UTPA - Ultrasonic Phased Array

Ultrazvuková Phased Array metoda je moderní způsob kontroly technických součástí ultrazvukem. Metoda v podstatě odpovídá veřejně známé ultrazvukové metodě diagnostiky používané ve zdravotnictví, kde se obecně mluví o tzv. vyšetření „sono“.

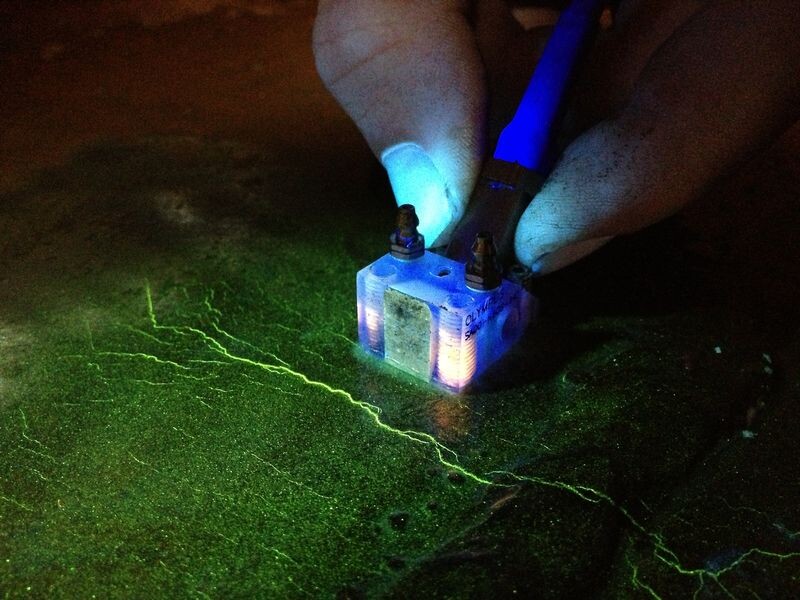

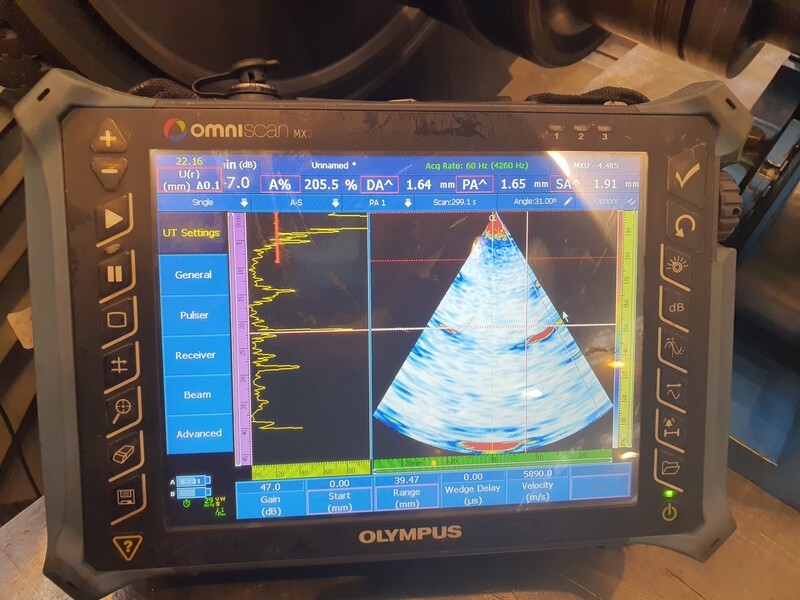

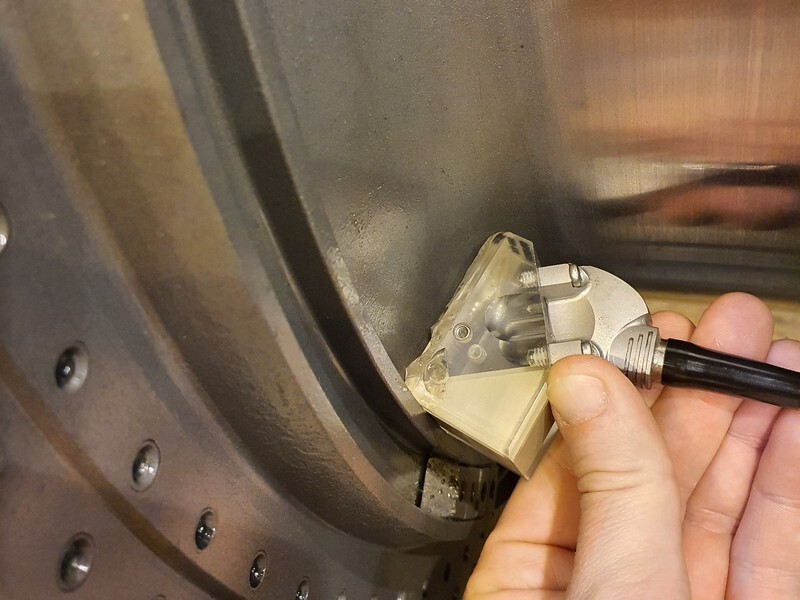

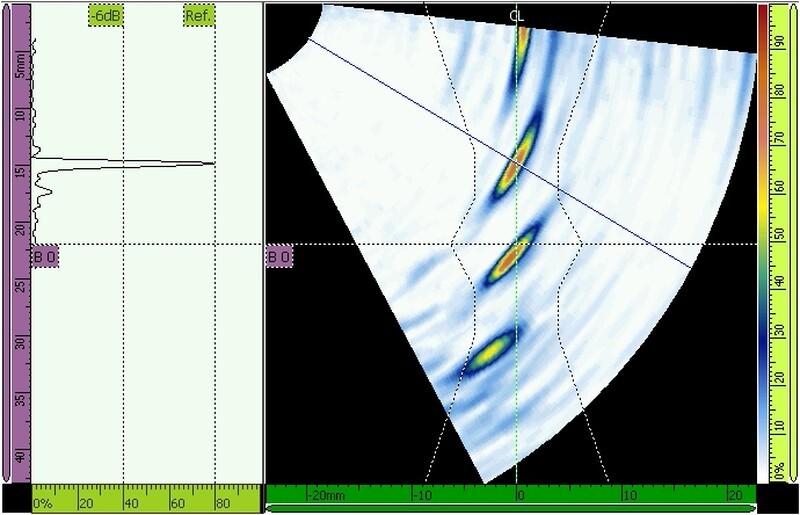

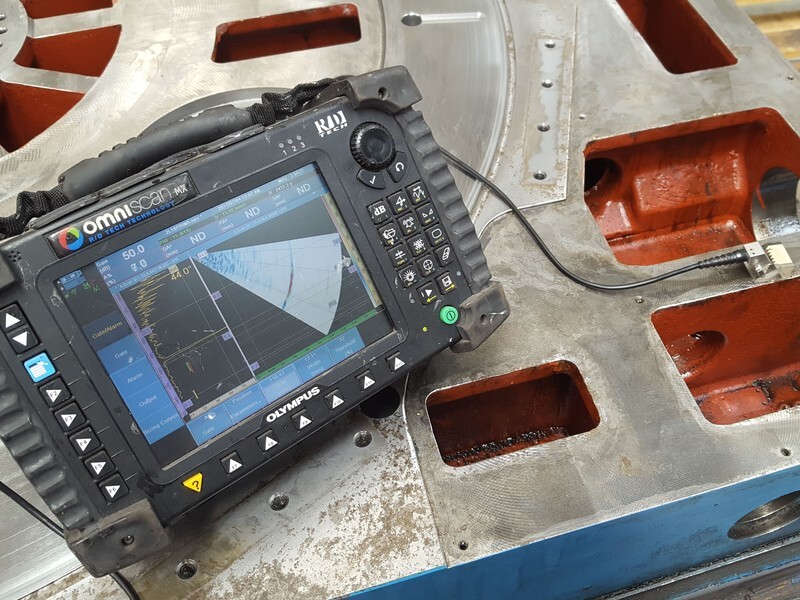

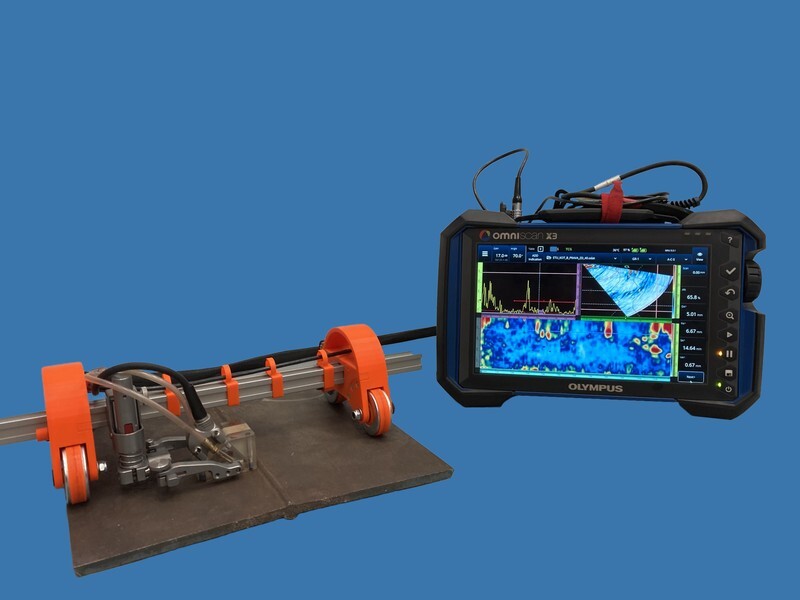

Metoda Phased Array umožňuje moderní a komplexní pohled na zobrazení případných vad ve zkoušeném materiálu. Díky zapojení vícero aktivních prvků (měničů), ze kterých se skládá zkušební sonda, je možné výrazně ovlivnit výsledný tvar ultrazvukové vlny, kterou lze vychylovat do různých směrů a cíleně soustředit (fokusovat) do místa zájmu. Generované ultrazvukové vlny se softwarově skládají do formy různých 2-D či 3-D zobrazení, což umožňuje komplexní pohled na rozložení případných vad v kontrolovaném materiálu. Díky tomuto komplexnímu pohledu je, na rozdíl od klasického zkoušení, možné s relativně vysokou přesností určovat skutečné rozměry vad, stejně jako jejich polohu a orientaci. Výrazně se tak zvyšuje přesnost měření a eliminuje se efekt podcennění či přecenění velikosti vad, v jejichž důsledku může dojít k opomenutí kritických vad či naopak ke zbytečnému označení vad jako nevyhovujících.

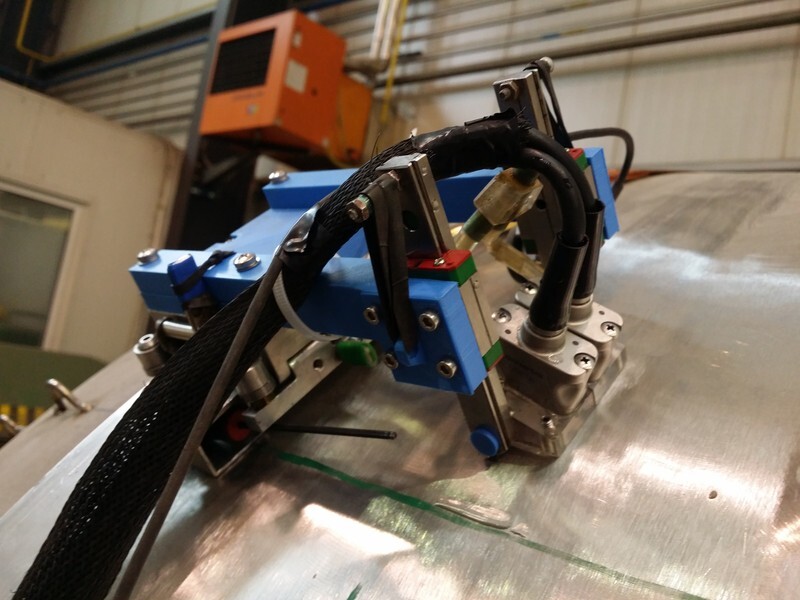

Měření Phased Array lze provádět rovněž se záznamem, kdy se veškerá data nasnímaná v průběhu měření ukládají a jsou přístupná pro tzv. offline hodnocení a generování obrazových záznamů za účelem prezentace ve zprávě či přímo zákazníkovi. Díky možnosti naměřená data ukládat lze provádět případné porovnání naměřených dat z různých časových období a zhodnotit případný rozvoj u vad, které není nutné rovnou opravovat, či které nemohou být z různých příčin opraveny.

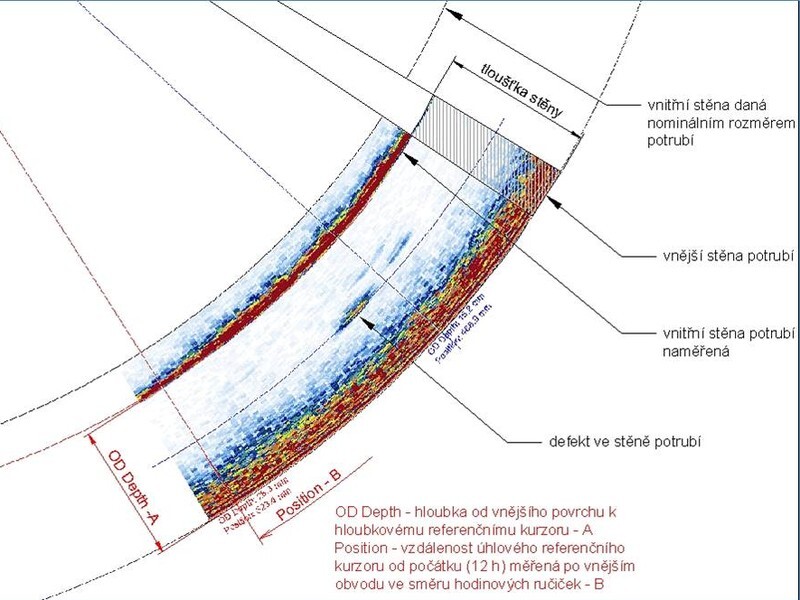

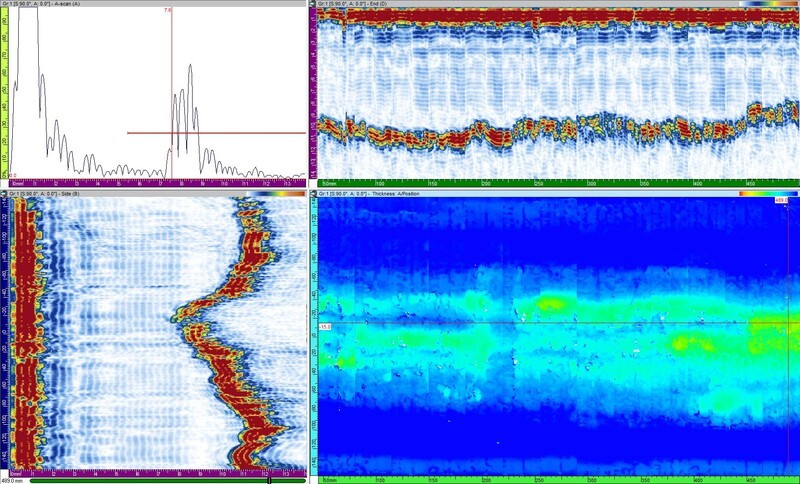

Nečastější aplikace metody Phased Array jsou: zkoušení svarových spojů (již od tloušťky 4 mm), měření tvarově složitých dílů, hodnocení vad na základě reálných rozměrů, komplexní korozní mapování.
